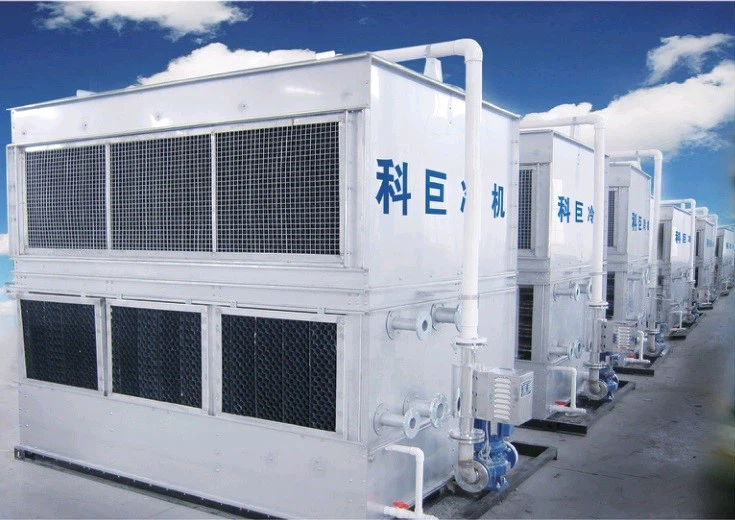

Расхладни торањ затвореног типа против протока



Као главна помоћна опрема у индустрији топлотне обраде, расхладни торањ затвореног типа против тока серије КБЛ се користи у медијумима за гашење топлотне обраде, вишенаменским пећима са контролисаном атмосфером, пећима за индукционо грејање, вакуумским пећима итд.; централна климатизација, ковање, ливење, хемијска индустрија, храна, бризгање, штампа, генераторски сетови, електране, пећи за топљење стакла и друге области.







Радна течност (мека вода или друга течност) циркулише у завојници расхладног торња затвореног типа против тока, топлоту течности апсорбује зид завојнице, а вода за прскање се распршује по површини завојнице да би се произвела размена топлоте. У исто време, хладни ваздух улази у торањ из решетке за довод ваздуха на дну јединице и циркулише одоздо према горе, равномерно пролазећи кроз површину завојнице. Мали део воде испарава и апсорбује топлоту, а врућ и влажан ваздух се испушта из машине кроз горњи вентилатор, а остатак воде пада у доњу посуду за воду за следећи циклус. Затворена петља течности у завојници троши веома мало, а брзина истицања воде за прскање је само 0.1%-0.2%.





* Побољшајте ефикасност производње, омекшајте циркулацију воде, без скалирања, без зачепљења, без губитка;

* Продужите век трајања опреме, обезбедите поуздан и стабилан рад, смањите стопу кварова и спречите несреће;

* Потпуно затворена циркулација, без уласка нечистоћа, без испаравања медија, без загађења;

* Побољшајте степен искоришћења постројења, нема потребе за резервоаром за воду; смањити подну површину, малу заузетост простора, лаку инсталацију, кретање, распоред, компактну структуру;

* Једноставан за руковање, стабилан рад и висок степен аутоматизације;

* Широко коришћен, медијум нема корозију измењивача топлоте и може се директно хладити;

* Трошкови рада и одржавања су ниски.

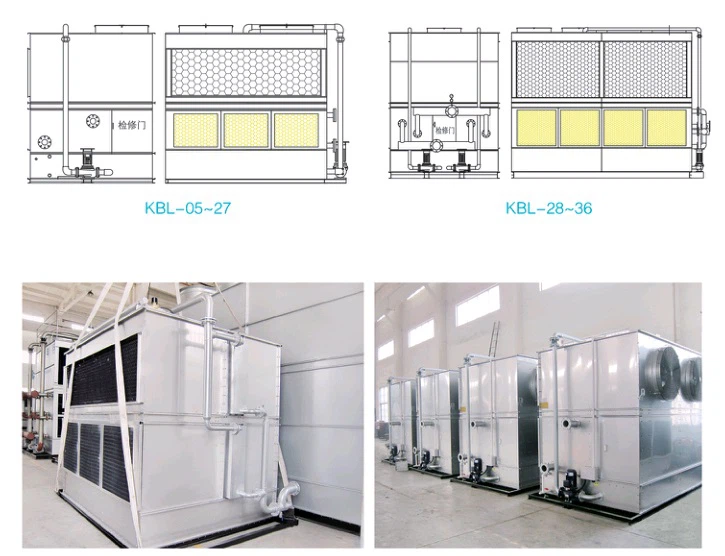

Модел	Капацитет хлађења (Кцал/х)	Радни проток (м³/х)	Димензије (Д*Ш*В) (мм)	Улазни и излазни пречник
КБЛ-05	150000	30	2800x1870x2450	ДН80
КБЛ-06	180000	36	2800x1870x2450	ДН80
КБЛ-07	225000	45	3400x1970x2600	ДН100
КБЛ-08	260000	52	3400x1970x2600	ДН100
КБЛ-09	300000	60	3400x1970x2600	ДН100
КБЛ-10	350000	70	3400x1970x3250	ДН125
КБЛ-12	400000	80	3400x1970x3250	ДН125
КБЛ-13	450000	90	3400x1970x3250	ДН125
КБЛ-14	500000	100	3400x2340x3250	ДН125
КБЛ-15	550000	110	3400x2340x3250	ДН125
КБЛ-16	600000	120	4200x2340x3350	ДН150
КБЛ-17	650000	130	4200x2340x3350	ДН150
КБЛ-18	700000	140	4200x2340x3350	ДН150
КБЛ-19	750000	150	4200x2340x3350	ДН150
КБЛ-20	800000	160	4800x2340x4200	ДН200
КБЛ-21	900000	180	4800x2340x4200	ДН200
КБЛ-22	1000000	200	4800x2340x4200	ДН200
КБЛ-23	1100000	220	4800x2340x4200	ДН200
КБЛ-24	1200000	240	5350x2340x4300	ДН200
КБЛ-25	1300000	260	5350x2340x4300	ДН200
КБЛ-26	1400000	280	6100x2340x4250	ДН250
КБЛ-27	1500000	300	6100x2340x4250	ДН250
КБЛ-28	1700000	340	5350x3200x4650	ДН250
КБЛ-30	1900000	380	5350x3200x4650	ДН250
КБЛ-32	2100000	420	5800x3200x4650	ДН250
КБЛ-34	2500000	500	6500x3200x4700	ДН300
КБЛ-36	2800000	560	6500x3200x4700	ДН300

Напомена: Горе наведени технички параметри су само за референцу: пошто се производи стално ажурирају и оптимизују, параметри су подложни променама без претходне најаве.









1. Захтеви за окружење коришћења

* Избегавајте киселе издувне гасове, експлозивну прашину, јаку чађ и прекомерну водену пару;

* Постављен поред зграде, треба да буде на довољној удаљености од улаза ваздуха (0.5-3М, у зависности од модела);

* Постављен у зид ограде јаме, требало би да буде упозорен на грешку у одводу топлоте узроковану повратом топлог и влажног ваздуха; уређај који индукује ваздух може се узети у обзир под посебним околностима.



2. Проблеми са цевоводом корисника

* Цевоводи, пумпе и вентили треба да буду постављени испод нивоа текуће воде расхладног торња како би се спречило преливање и улазак ваздуха;

* Приликом разматрања постављања опреме, требало би да постоји довољна глава пумпе за воду и треба узети у обзир губитак притиска до главе и губитак притиска на цеви за хлађење;

* Пројектовани притисак прирубнице интерфејса за хлађење флуида је 1МПа, а за све цевоводе треба узети у обзир вешалице или носаче.



3. ОдржавањеRекуирементс офSмолећи сеSсистем

* Како затворени расхладни торањ ради, минерали и друге нечистоће у води ће се таложити и акумулирати у резервоару, тако да морамо периодично проверавати квалитет воде и редовно дувати и чистити, ово може добро контролисати квалитет воде и спречити скалирање.

* Захтеви за квалитет воде за прскање: погледајте ГБ50050-95 Код за пројектовање индустријског третмана расхладне воде са рециркулацијом; где има воде посебно лошег квалитета, разматра се пречишћавање (омекшавање).



4. Додатак рециркулационој води

* Рециркулацијска вода у затвореном систему треба да испуњава захтеве процеса производње за квалитет воде, а може се користити омекшана или пречишћена вода.

* Затворени систем је опремљен системом контроле нивоа течности; ако систем изда поруку упозорења, ниво рециркулационе воде је низак и морамо да додамо рециркулацијску воду.



5. Одржавање иCлеануп офSмолећи сеTанк

* Напомена: воду за прскање треба повремено заменити, а резервоар за прскање треба редовно чистити.

* Постоје разлике у тврдоћи воде у регионима. Наиме, препоручује се замена воде за прскање и чишћење резервоара једном у 5-6 месеци у јужним регионима. У северним регионима препоручује се замена воде за прскање и чишћење резервоара сваких 2-3 месеци. Стварно време замене ће бити зависно од случаја.



6. Анти-фризингPпроблем офCизгубиоCоолингTовер

* Мере против смрзавања за расхладни торањ затвореног типа су генерално класификоване у две категорије:

(1). У складу са температурним разликама у регионима, додајте раствор против смрзавања према односу.

(2.) Тамо где је температура ниска, када опрема не ради кратко време или престане да ради, воду за прскање треба испустити да би се спречило смрзавање.





Етилен гликол (теж.%)	0	10	20	30	40	50	58
Фиксна тачка (степен)	-0.0	-3.5	-8	-15	-24	-36	-48
